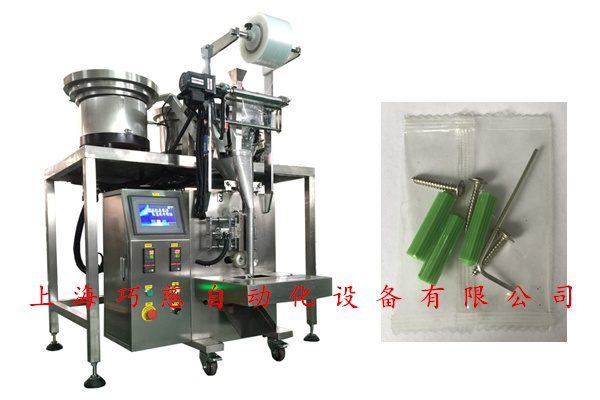

塑料件点数包装机购买价格:78000.00 点击次数:3051
发布时间:2018-09-20 15:28:51 |
设备特点:
1、终端客户需要的是数量而不是重量、按数粒的方式比称重准确可靠;
2、工件的大小长短可以调整;
3、直接设定所需的包装数量、开机即可完成准确的包装;
4、气动背封式包装机主机替代传统机械式主机占地面积小、噪音小;人性化
PLC控制系统、触摸屏操作简单化、稳定耐用;
5、热封模具及切袋刀具万一切压到包装物绝不会损坏机器部件(可测试)而
机械式主机可以直接导致齿轮凸轮链条损坏;
操作流程:
1、通220V电及6-8公斤气源、开机加热(达到预设可封包的状态);
2、将所需包装配件倒入振盘内、开启振动盘、调整好振动频率;
3、调整好所需包装的数量、根据包装的数量设定袋子的长短;
4、设定产能计数、点动开机按钮开始包装;
备 注:中文7寸彩色触摸屏、采用三菱可编程PLC界面控制系统,全不锈钢机器箱体、振盘、支架等、自动设定所需参数(如数量、袋长、累计清零等)气动背封直纹封合,光电跟踪控制袋长、制袋尺寸:袋长35-148mm可以调节、袋宽(25-100mm更换成型器可调)花纹刀切断.
技术参数:QC-60T3三振盘五金配件包装机
1、包装材料:OPP/CPP,CPP/PE等可热封复合材料(≤320);
2、包装产品:按提供的产品实施;
3、生产能力:根据产品的大小由给料盘出料的速度来核定;
物料的外形尺寸大小是决定包装速度的根本;
20-50包/min;
4、合 格 率:包装精度确保99%以上(含99%)
5、制袋尺寸:袋子极限宽度100mm内(更换成型器可以调节宽窄)
袋子极限长度150mm内 (在触摸屏内任意调节长短);
6、制袋装置:象鼻成型、气动封合、气动切断;
7、制 袋 器:背封成型器的尺寸按实际情况来定制、暂定膜宽200mm;
8、袋子尺寸:(袋长35-150mm*袋宽25-100mm)更换成型器可调;
9、切断方式:花纹刀切袋;
10、封合压纹:直纹封合;
11、封边宽度:纵封宽8mm、横封按要求实施;
12、排气方式:可选配针孔排气或挤压排气两种方式可选;
13、袋长控制:显示屏内设置、数控方式;
14、设备尺寸:长1.30米*宽1.30米*高1.33米;
15、电源电压:220V50HZ;
16、气源气压:0.4-0.8Mpa;
QC系列包装机主要电器件明细表
序号 |
名称 |
产地 |
1 |
PLC |
日本 |
2 |
步进电机 |
金杯 |
3 |
电机驱动器 |
卓涵 |
4 |
人机界面 |
北京昆仑通态 7寸彩色触摸屏 |
5 |
温控表 |
汇邦 |
6 |
供纸电机 |
厦门精研 赫菲托斯 |
7 |
色标检测器 |
浙江龙游 |
8 |
中间继电器 |
施耐德 |
9 |
加热管 |
天津 |
10 |
变压器 |
广州白云电器 |
11 |
气缸 |
奔达 |
12 |
电磁阀 |
奔达 |
13 |
空气过滤器 |
奔达 |
14 |
线路 |
广州珠江电器 |
15 |
202机箱及电控箱 |
广州西格 |
16 |
304 8K成型器 |
广州西格 |
17 |
202振动盘按实物 |
广州西格 |
18 |
202不锈钢支架 |
广州西格 |
19 |
振盘加强台面8mm碳钢 |
广州西格 |
20 |
台面不锈钢饰面 |
广州西格 |
21 |
光纤光幕 |
台湾嘉准 |
22 |
直线振动器 |
南京创优 |
23 |
控制器 |
南京创优 |
24 |
打码机 |
南云 |
25 |
脚轮 |
环球 |
26 |
轴承 |
瑞哈 |
27 |
直线轴承 |
天恩 |
28 |
拖斗控制电机 |
厦门精研 |
29 |
调频控制器 |
厦门精研 |
30 |
变频器 |
南调 |
